6Ж43П


6Ж43П-Е, 6Ж43П-ДР - пентоды для усиления ВЧ напряжения в широкополосных усилителях мощности как правило с разделением сигналов на выходе. Оформление миниатюрное, в стеклянной оболочке, массой 17 г.

Схема 6Ж43П
Схема 6Ж43П


Цоколёвка 6Ж43П
Цоколёвка 6Ж43П


Размеры 6Ж43П
Размеры 6Ж43П


Основные параметры 6Ж43П

при Uн = 6.3 В, Uа = 150 В, Uс2 = 150 В, Uс3 = 0 В, Rк = 50 Ом

Наименование6Ж43П-Е, 6Ж43П-ДР
Ток накала 440 ± 30 мА
Ток анода:
  каждого отдельно 14.5 ± 6.5 мА
  суммарно (с обоих анодов) 29 ± 9 мА
  суммарный в начале характеристики (при Uc1 = −12 B) ≤ 10 мкА
Ток второй сетки 6.5+2.5 мА
Обратный ток первой сетки (при Uc1 = −2 B) ≤ 0.3 мкА
Ток утечки между катодом и подогревателем ≤ 30 мкА
Крутизна характеристики:
  по каждому аноду 14.5 ± 4.5 мА/В
  по каждому аноду при Uн = 5.7 B ≥ 8 мА/В
  суммарная для двух анодов 29 ± 8 мА/В
Внутреннее сопротивление 36 КОм
Напряжение отсечки электронного тока первой сетки ≤ 0.5 B
Коэффициент широкополосности 1.75 мА/(В · пФ)
Эквивалентное сопротивление шумов 0.24 КОм
Входное сопротивление (при f = 60 МГц) 2.5 КОм
Напряжение виброшумов (при Ra = 0.7 КОм) ≤ 100 мВ
Наработка ≥ 10 000 ч
Критерии оценки:
  обратный ток первой сетки ≤ 1.5 мкА
  крутизна характеристики по каждому аноду ≥ 8 мА/В



Предельные эксплуатационные данные пентодов 6Ж43П


Наименование6Ж43П-Е, 6Ж43П-ДР
Напряжение накала 6 − 6.6 В
Напряжение анода 150 В
Напряжение анода при запертой лампе 300 В
Напряжение второй сетки 150 В
Напряжение второй сетки при запертой лампе 300 В
Напряжение между катодом и подогревателем:
  при положительном потенциале подогревателя 70 В
  при отрицательном потенциале подогревателя 100 В
Ток катода 46 мА
Мощность, рассеиваемая каждым анодом 3.1 Вт
Мощность, рассеиваемая второй сеткой 1.35 Вт
Сопротивление в цепи первой сетки 0.3 МОм
Температура баллона лампы:
  при нормальной температуре окружающей среды 180°C
  при температуре окружающей среды 85°C 200°C
Температура окружающей среды −60...+85°c

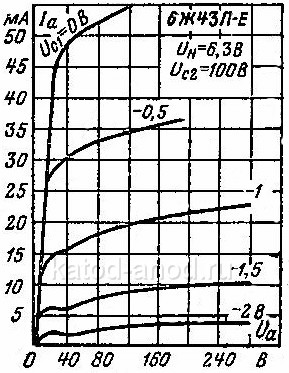

Анодные характеристики 6Ж43П-E
Анодные характеристики 6Ж43П-E

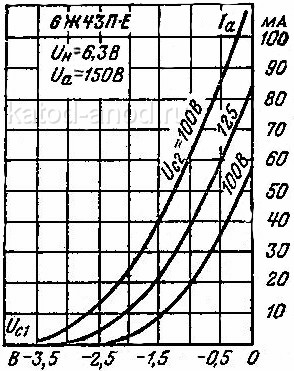

Анодно-сеточные характеристики 6Ж43П-E
Анодно-сеточные характеристики 6Ж43П-E
