Диод Д302, Д303, Д304, Д305

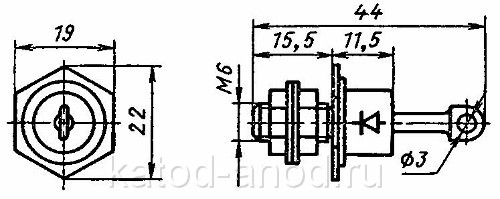

Диод Д302, Д303, Д304, Д305 - сплавной, германиевый. Имеет жёсткие выводы, металлостеклянный корпус. Схема соединения электродов с выводами и тип диода нанесены на корпусе. Масса не более 16 г.

Диод Д302, Д303, Д304, Д305

Электрические параметры диодов Д302, Д303, Д304, Д305

• Прямое напряжение (постоянное) при Iпр = Iпр. макс, не более:
  при +25°C:
  Д302, Д304 0.25 В
  Д303, Д305 0.3 В
  при −60°C:
  Д302 0.5 В
  Д303 0.6 В
  Д304 0.8 В
  Д305 1 В
• Обратный ток (средний) при Uобр = Uобр. макс, не более:
  при +25°C:
  Д302 0.8 мА
  Д303 1.0 мА
  Д304 2.0 мА
  Д305 2.5 мА
  при +70°C:
  Д302 3.0 мА
  Д303 4.0 мА
  Д304 10.0 мА
  Д305 20 мА

Предельные характеристики диодов Д302, Д303, Д304, Д305

• Обратное напряжение (амплитудное значение) при температуре −60...+25°C:
  Д302 200 В
  Д303 150 В
  Д304 100 В
  Д305 50 В
• Обратное напряжение (амплитудное значение):
  при +40°C:
  Д302 150 В
  Д303 140 В
  Д304 100 В
  Д305 50 В
  при +60°C:
  Д302, Д303 90 В
  Д304 70 В
  Д305 50 В
  при +70°C 50 В
• Прямой ток (средний):
 −60...+25°C:
  Д302 1 А
  Д303 3 А
  Д304 5 А
  Д305 10 А
  при +40°C:
  Д302 1 А
  Д303 3 А
  Д304 4 В
  Д305 8 А
  при +50°C:
  Д302 1 А
  Д303 2.5 А
  Д304 3 В
  Д305 6.5 А
  при +60°C:
  Д302 0.9 А
  Д303 2.0 А
  Д304 2.5 В
  Д305 5.0 А
  при +70°C:
  Д302 0.8 А
  Д303 1.5 А
  Д304 1.8 В
  Д305 3.0 А
• Прямой ток перегрузки (средний) в течение 0.5 с:
  Д302 4 Iпр. ср. макс
  Д303 1.5 Iпр. ср. макс
  Д304 2.5 Iпр. ср. макс
  Д305 2 Iпр. ср. макс
• Частота без снижения режимов 5000 Гц
• Рабочая температура (окружающей среды) −60...+70°C
• Температура корпуса +80°C

Допускается параллельное и последовательное соединение. При параллельном соединении следует подбирать диоды с близкими значениями прямого падения напряжения. Для последовательного соединения каждый диод должен шунтироваться резистором с сопротивлением в 10...15 кОм.
